Présentation de la production
Isolateur composite de poteau de ligne de sous-station
| Tension nominale | Hauteur | Distance d'arc sec | Distance d'isolement | Charge en porte-à-faux spécifiée (SCL) |
Tige | Nombre de hangars | Tension de tenue à la fréquence de puissance humide (kV) |
Tension de tenue aux impulsions de foudre (kV) |
| 126kV | 1220 ± 2,7 mm | 1084mm | 3150millimètre | 20 kN | 50 millimètres | - | - | 450 |
Paramètres
| Article | Exigence | Mesuré Valorisé |
| Examination visuelle | Fuchsine, grise ou blanche, sans mélange mécanique évident. Caoutchouc de silicone vulcanisé avec surface de coupe dense et lisse. | D'accord |
| Dureté (shore A) | ≮50 | 65~70 |
| Résistance à la traction (Carte) | ≮4 | 4~6 |
| Allongement de rupture (%) | ≮150 | ≮180 |
| Résistance à la déchirure (kN/m) | ≮10 (échantillon à angle droit) | 12~15 |
| Résistivité volumique (Ω.m) | 1X1012 | 3~8X1012 |
| Résistance à la perforation (kV/mm) | Courant alternatif ≮22 | ≮30 |
| Suivi et érosion | TMA4.5, profondeur d'érosion≯2.5mm | TMA4.5, profondeur d'érosion<0.8mm |
| Inflammabilité (catégorie) | VF-0 | VF-0 |

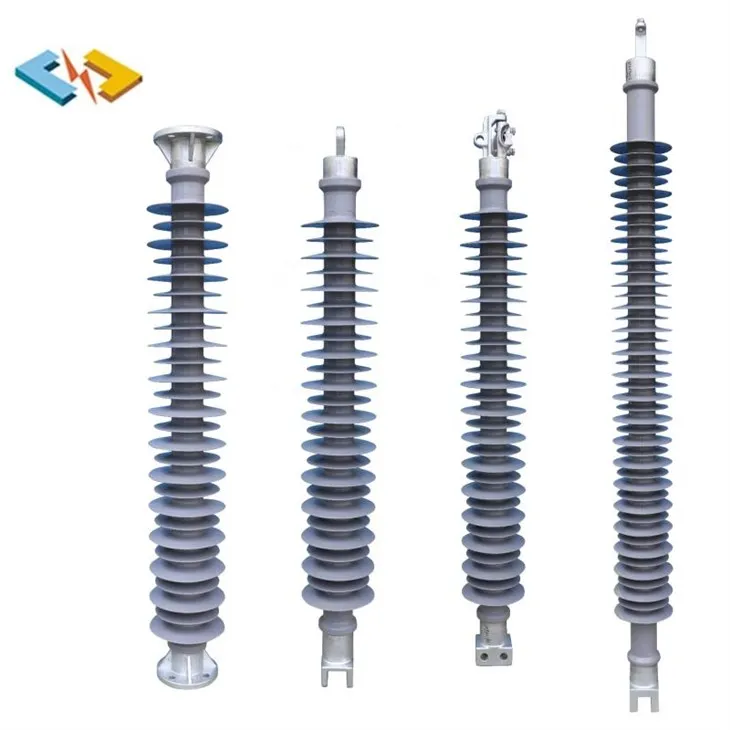

Isolateur composite de poteau de ligne de sous-station
Isolateurs de poteaux composites
Les isolateurs de poteaux composites, contrairement aux longues tiges composites, sont principalement chargés perpendiculairement à l'axe longitudinal de l'isolateur, créant des contraintes de flexion sur toute la section transversale de l'isolateur. En raison de cette charge de flexion, les isolateurs de poteaux composites utilisent des tiges FRP dont le diamètre est nettement plus grand que les longues tiges composites. Les applications typiques des isolateurs de poteaux composites comprennent les isolateurs de distribution, les poteaux de lignes verticales et horizontales, les isolateurs de support de barres omnibus et les isolateurs de caténaires ferroviaires.
Isolateurs composites à tige longue
Les isolateurs composites à tige longue sont principalement utilisés dans les cordes de suspension des supports linéaires et dans les cordes de tension des tours d'ancrage et des tours sans issue. Ils sont également utilisés dans les cavaliers ou les portails des sous-stations extérieures. Dans les haubans des pylônes en bois et, plus rarement, dans les haubans des pylônes en acier, des isolateurs composites à longues tiges sont parfois utilisés.
Espaceurs d'interphase
Le compactage des lignes repose principalement sur le principe de minimiser l’espacement des interphases. En conséquence, et parce que la distance entre les phases est légèrement inférieure à celle d'une ligne aérienne normale, une conception compacte présente un plus grand risque de contournement entre phases lorsque deux conducteurs se rapprochent l'un de l'autre, par exemple en raison du vent, de la formation de glace. -une hausse ou un court-circuit, et ainsi interrompre l'approvisionnement. Des espaceurs interphases (IPS) sont utilisés pour éviter cela.
Avantage
| Article | Isolateurs composites |
| Hydrophobie | La propriété hydrophobe du caoutchouc de silicone offre une excellente isolation et résistance au mouillage, formant des perles d'eau sans nécessiter de lavage ni de graissage, même dans les climats humides ou pollués. |
| Performances en matière de contamination et de pollution | Excellente |
| Entretien | Cela peut réduire considérablement les coûts de maintenance opérationnelle de la ligne, les pertes en cas de panne de courant et l'intensité du travail manuel. |
| Taille et poids | De petite taille et légère (environ 1/7 à 1/10 de la taille des cordes isolantes en porcelaine équivalentes), la jupe du parapluie présente une excellente élasticité, résiste à la casse, facilite le transport et l'installation et est rentable. |
| Charge mécanique | La tige centrale en fibre de verre a une résistance à la traction élevée, qui est 5 à 10 fois supérieure à celle des matériaux céramiques. En raison de la petite section transversale de la tige centrale, le produit est de petite taille, léger, possède une résistance à la flexion élevée et peut être facilement fabriqué en produits de grand tonnage dépassant 300 kN. |
| Délai de livraison | Le processus de fabrication est simple et le délai de livraison est court. |
