Présentation de la fabrication

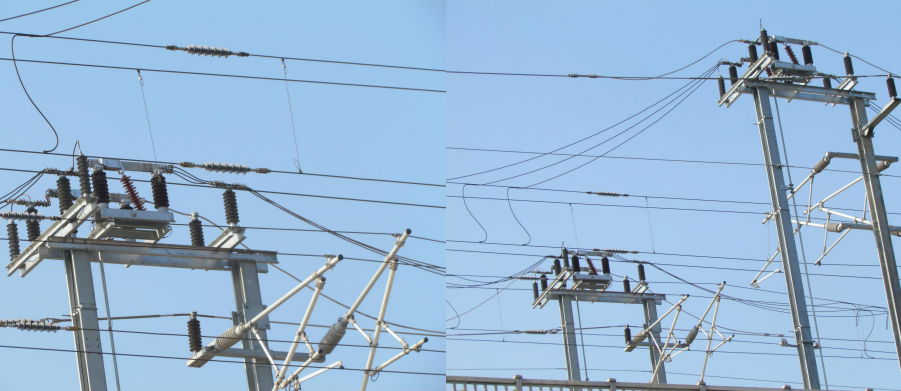

Isolateur composite dans la sous-station
| Tension nominale | Hauteur | Distance d'arc sec | Distance d'isolement | Charge en porte-à-faux spécifiée (SCL) |
Tige | Nombre de hangars | Tension de tenue à la fréquence de puissance humide (kV) |
Tension de tenue aux impulsions de foudre (kV) |
| 145kV | 1480 ± 20 mm | 1325mm | 3830millimètre | 4kN | 70 millimètres | 27 | 275 | 650 |
Paramètres
| Article | Exigence | Mesuré Valorisé |
| Examination visuelle | Fuchsine, grise ou blanche, sans mélange mécanique évident. Caoutchouc de silicone vulcanisé avec surface de coupe dense et lisse. | D'accord |
| Dureté (shore A) | ≮50 | 65~70 |
| Résistance à la traction (Carte) | ≮4 | 4~6 |
| Allongement de rupture (%) | ≮150 | ≮180 |
| Résistance à la déchirure (kN/m) | ≮10 (échantillon à angle droit) | 12~15 |
| Résistivité volumique (Ω.m) | 1X1012 | 3~8X1012 |
| Résistance à la perforation (kV/mm) | Courant alternatif ≮22 | ≮30 |
| Suivi et érosion | TMA4.5, profondeur d'érosion≯2.5mm | TMA4.5, profondeur d'érosion<0.8mm |
| Inflammabilité (catégorie) | VF-0 | VF-0 |
Isolateur composite dans la sous-station
Dans les premières années, les isolateurs de poteaux de gare étaient principalement utilisés pour les poteaux télégraphiques. Avec le développement de la science et de la technologie, de nombreux isolateurs en forme de disque ont été suspendus à une extrémité de la tour de connexion des lignes haute tension de type élevé, ce qui devait augmenter la ligne de fuite. Les isolateurs jouent deux rôles fondamentaux dans les lignes aériennes de transmission, qui supporte les conducteurs et empêche le courant de retourner à la terre. Ces deux rôles doivent être garantis. Les isolateurs ne doivent pas tomber en panne en raison de diverses contraintes électromécaniques causées par des changements dans l'environnement et les conditions de charge électrique, ce qui endommagerait la durée de vie de l'ensemble de la ligne.
Boîtier en caoutchouc de silicone
Meilleure hydrophobie
Meilleures performances de migration hydrophobe
Meilleure résistance à la pollution
Excellentes propriétés d'isolation électrique
Excellente résistance au vieillissement
Noyau en fibre de verre résistant à la corrosion
Excellente résistance aux températures élevées, à la corrosion sous contrainte et aux attaques acides
Meilleures performances d'amortissement
High tensile strength (>1200Mpa)
Excellente résistance au fluage
Excellentes propriétés anti-fatigue et rupture
Sertissage et étanchéité multiple
Haute résistance mécanique
Petite dispersion
Performances d'étanchéité fiables entre les tiges et les raccords d'extrémité
Avantage
| Article | Isolateurs composites |
| Hydrophobie | La propriété hydrophobe du caoutchouc de silicone offre une excellente isolation et résistance au mouillage, formant des perles d'eau sans nécessiter de lavage ni de graissage, même dans les climats humides ou pollués. |
| Performances en matière de contamination et de pollution | Excellente |
| Entretien | Cela peut réduire considérablement les coûts de maintenance opérationnelle de la ligne, les pertes en cas de panne de courant et l'intensité du travail manuel. |
| Taille et poids | De petite taille et légère (environ 1/7 à 1/10 de la taille des cordes isolantes en porcelaine équivalentes), la jupe du parapluie présente une excellente élasticité, résiste à la casse, facilite le transport et l'installation et est rentable. |
| Charge mécanique | La tige centrale en fibre de verre a une résistance à la traction élevée, qui est 5 à 10 fois supérieure à celle des matériaux céramiques. En raison de la petite section transversale de la tige centrale, le produit est de petite taille, léger, possède une résistance à la flexion élevée et peut être facilement fabriqué en produits de grand tonnage dépassant 300 kN. |
| Délai de livraison | Le processus de fabrication est simple et le délai de livraison est court. |
