Isolateur polymère de tension de type composite

FXBW-11/70

composite type tension polymer insulator

Cet isolant polymère composite est particulièrement adapté aux zones polluées, aux charges de traction mécaniques élevées, aux longues portées et aux configurations de lignes compactes. Il présente une construction légère, une petite taille, une résistance à la rupture, une flexibilité, une résistance à la torsion élevée et des caractéristiques antidéflagrantes. Le produit est conçu pour supporter des charges mécaniques allant de 50 à 210 kN.

paramètres du produit

Couleur:	Rouge/Gris	Hauteur:	400 ± 10 mm
Distance d'isolement :	Supérieur ou égal à 600 mm	Cabanons :	6
Raccord d'extrémité :	Chape et Chape	Standard:	CEI61109
Sec. Distance d'arc :	Supérieur ou égal à 230 mm	Poids:	1,5 kg
Diamètre de la tige :	16 mm φ	Épaisseur de galvanisation :	Supérieur ou égal à 86μm

Différentes intensités et connecteurs sont disponibles.
Les données électriques des isolateurs de tension composites fournies ci-dessous s'appliquent aux isolateurs de poteaux de ligne composites installés verticalement sans anneaux corona à 220 kV. Wuhan Line Power recommande d'installer des anneaux corona pour des tensions de 220 kV et plus.
Différentes longueurs de section et distances de contournement de la pollution peuvent être fournies.
Toutes les dimensions, tolérances et tests se situent dans les plages autorisées des normes CEI ou ANSI.
Toutes les dimensions sont en millimètres (mm). Veuillez préciser si des pouces et des livres sont requis.
Nous pouvons personnaliser la conception en fonction des exigences de l'utilisateur final.

Article	Exigence	Mesuré Valorisé
Examination visuelle	Fuchsine, grise ou blanche, aucun mélange mécanique évident. Caoutchouc vulcanisé avec une surface de coupe dense et lisse.	D'accord
Dureté (shore A)	≮50	65~70
Résistance à la traction (Carte)	≮4	4~6
Allongement de rupture (%)	≮150	≮180
Résistance à la déchirure (kN/m)	≮10 (échantillon à angle droit)	12~15
Résistivité volumique (Ω.m)	1X1012	3~8X1012
Résistance à la perforation (kV/mm)	Courant alternatif ≮22	≮30
Suivi et érosion	TMA4.5, profondeur d'érosion≯2.5mm	TMA4.5, profondeur d'érosion<0.8mm
Inflammabilité (catégorie)	VF-0	VF-0

caractéristiques du produit

L'isolateur de type composite comporte une coque extérieure en caoutchouc de silicone moulée par injection intégrale. Il possède une excellente hydrophobicité, un caractère hydrofuge, une résistance à la pollution, ainsi qu’une isolation électrique et une résistance au vieillissement exceptionnelles. Cette conception prévient efficacement les accidents de pollution soudaine, garantissant ainsi le fonctionnement sûr des lignes de transport à haute tension.
The insulator utilizes modified ECR glass fiber-reinforced epoxy resin rods, offering high temperature resistance, stress corrosion resistance, and acid corrosion resistance. It exhibits good damping properties, high tensile strength (>1200Mpa), résistance au fluage et à la rupture par fatigue, garantissant efficacement la qualité de l'isolation interne et la résistance mécanique de l'isolant.

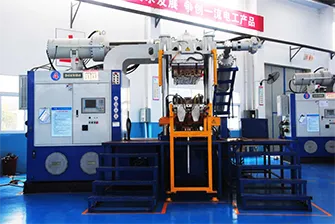

Les embouts sont sertis sur la tige en fibre de verre à l'aide d'un outil de sertissage à déplacement insonorisé. Cette technique de sertissage améliore la résistance mécanique de l'isolant avec une dispersion minimale. La production et l'assemblage utilisent une technologie d'injection intégrale entièrement automatique et des méthodes de connexion par sertissage de pointe. L'ensemble du processus de sertissage est contrôlé par ordinateur et les résultats de sertissage sont surveillés par un équipement de test à ultrasons, garantissant la qualification de chaque produit.
